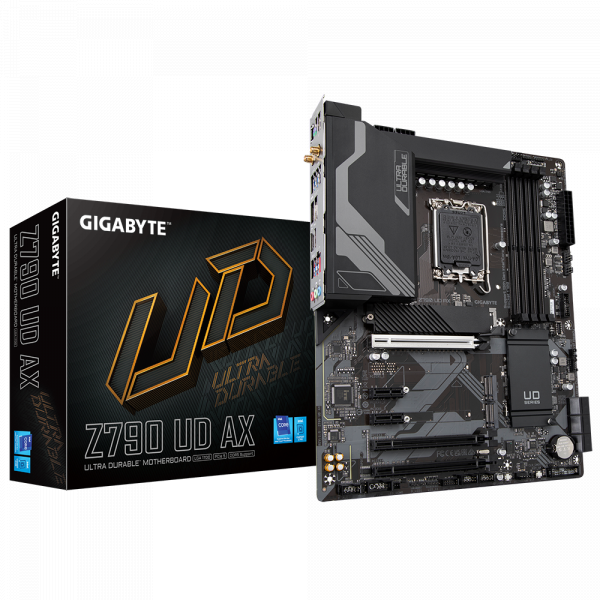

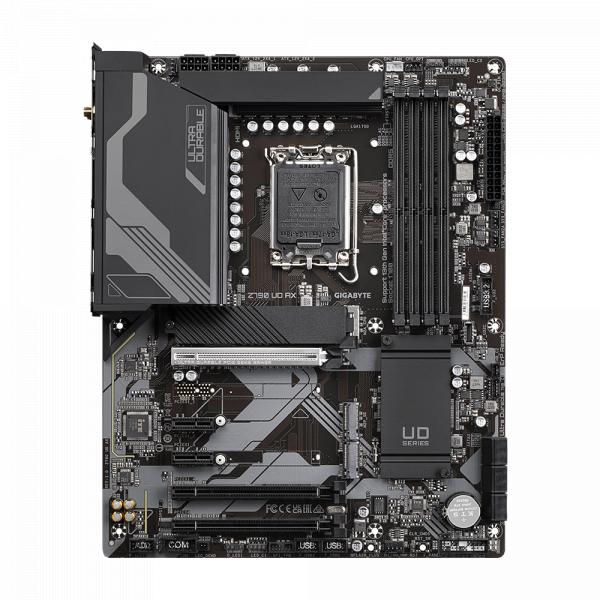

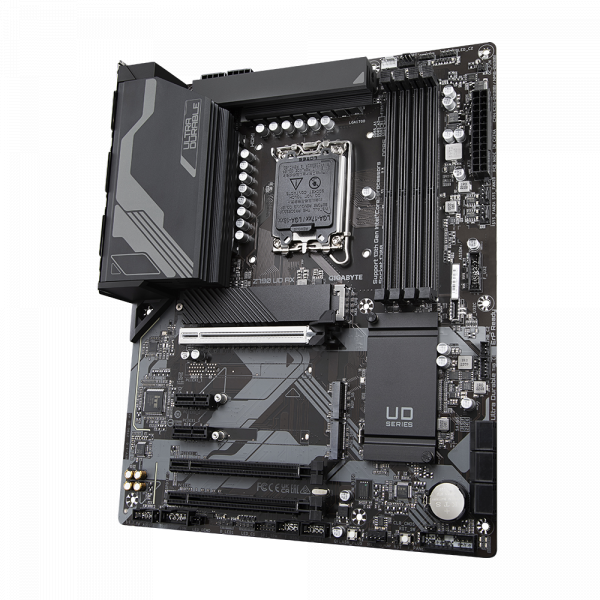

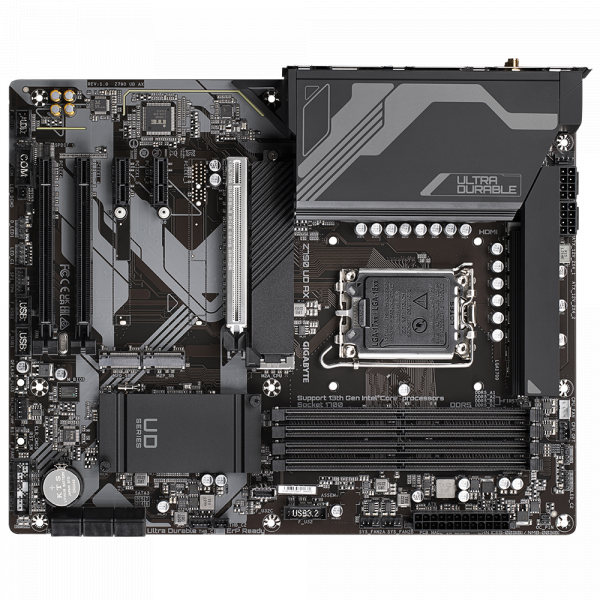

Mainboard Gigabyte Z790 UD AX | LGA1700 - DDR5

Socket LGA1700: Hỗ trợ cho Bộ xử lý Intel ® Core ™, Pentium ® Gold và Celeron ® thế hệ thứ 13 và 12
Bộ nhớ đệm L3 thay đổi theo CPU

Hỗ trợ DDR5 7600 (OC) / 7400 (OC) / 7200 (OC) / 7000 (OC) / 6800 (OC) / 6600 (OC) / 6400 (OC) / 6200 (OC) / 6000 (OC) / 5800 ( OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 4800/400 mô-đun bộ nhớ
4 x ổ cắm DDR DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (dung lượng 32 GB đơn DIMM)
Kiến trúc bộ nhớ kênh đôi
Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm ECC (hoạt động ở chế độ không ECC)
Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có bộ đệm ECC Un-buffer
Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)
(Vui lòng tham khảo "Danh sách hỗ trợ bộ nhớ" để biết thêm thông tin.)

Bộ xử lý đồ họa tích hợp- Hỗ trợ đồ họa HD Intel ® :
1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160 @ 60 Hz
* Hỗ trợ phiên bản HDMI 2.0 và HDCP 2.3.
1 x DisplayPort, hỗ trợ độ phân giải tối đa 4096x2304 @ 60
* Hỗ trợ phiên bản DisplayPort 1.2 và HDCP 2.3
(Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.)

Realtek ® Audio CODEC
Âm thanh độ nét cao
2/4 / 5.1 / 7.1 kênh
* Bạn có thể thay đổi chức năng của giắc cắm âm thanh bằng phần mềm âm thanh. Để định cấu hình âm thanh kênh 7.1, hãy truy cập phần mềm âm thanh để cài đặt âm thanh.
Hỗ trợ cho S / PDIF Out

Chip Realtek ® 2,5GbE LAN (2,5 Gbps / 1 Gbps / 100 Mbps)

Intel ® Wi-Fi AC 9560
WIFI a, b, g, n, ac, hỗ trợ Băng tần kép 2,4 / 5 GHz
BLUETOOTH 5.1
Hỗ trợ chuẩn không dây 11ac 160MHz và tốc độ dữ liệu lên đến 1,73 Gbps
(Tốc độ dữ liệu thực tế có thể thay đổi tùy thuộc vào môi trường và thiết bị.)

CPU:
1 x khe cắm PCI Express x16, hỗ trợ PCIe 5.0 và chạy ở x16 (PCIEX16)
* Để có hiệu suất tối ưu, nếu chỉ lắp một cạc đồ họa PCI Express, hãy đảm bảo lắp nó vào khe PCIEX16.
Bộ chip:
1 x khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và chạy ở x4 (PCIEX4)
2 x khe cắm PCI Express x16, hỗ trợ PCIe 3.0 và chạy ở x1 (PCIEX1_1, PCIEX1_4)
2 x khe cắm PCI Express x1, hỗ trợ PCIe 3.0 và chạy ở x1 (PCIEX1_2, PCIEX1_3)
Hỗ trợ công nghệ AMD CrossFire ™ (PCIEX16 và PCIEX4)

CPU:
1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 22110/2280 PCIe 4.0 x4 / x2) (M2A_CPU)
Bộ chip:
2 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 2280 PCIe 4.0 x4 / x2) (M2Q_SB, M2P_SB)
6 x đầu nối SATA 6Gb / s
Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SSD NVMe Hỗ trợ
RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SATA

Bộ chip:
1 x cổng USB Type-C ® ở mặt sau, với hỗ trợ USB 3.2 Gen 2x2
1 x cổng USB Type-C ® với hỗ trợ USB 3.2 Gen 1, khả dụng thông qua đầu cắm USB bên trong
1 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau
6 x cổng USB 3.2 Gen 1 (4 cổng ở mặt sau, 2 cổng có sẵn thông qua đầu cắm USB bên trong)
Bộ chip + 2 Trung tâm USB 2.0:
8 x cổng USB 2.0 / 1.1 (4 cổng ở mặt sau, 4 cổng có sẵn thông qua đầu cắm USB bên trong)

1 x đầu nối nguồn chính ATX 24 chân
2 x đầu nối nguồn ATX 12V 8 chân
1 x đầu cắm quạt CPU
1 x đầu cắm quạt tản nhiệt nước CPU
3 x đầu cắm quạt hệ thống
1 x đầu cắm quạt hệ thống / bơm làm mát nước
2 x đầu cắm dải LED có thể định địa chỉ
2 x đầu cắm dải LED RGB
3 x đầu nối M.2 Socket 3
6 x đầu nối SATA 6Gb / s
1 x tiêu đề bảng điều khiển phía trước
1 x tiêu đề âm thanh bảng điều khiển phía trước
1 x tiêu đề đầu ra S / PDIF
1 x đầu cắm USB Type-C ® , với hỗ trợ USB 3.2 Gen 1
1 x đầu cắm USB 3.2 Thế hệ 1
2 x đầu cắm USB 2.0 / 1.1
1 x tiêu đề cổng nối tiếp
2 x đầu nối thẻ bổ trợ Thunderbolt ™
1 x tiêu đề Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
1 x nút đặt lại
1 x nút Q-Flash Plus
1 x jumper đặt lại
1 x Clear CMOS jumper

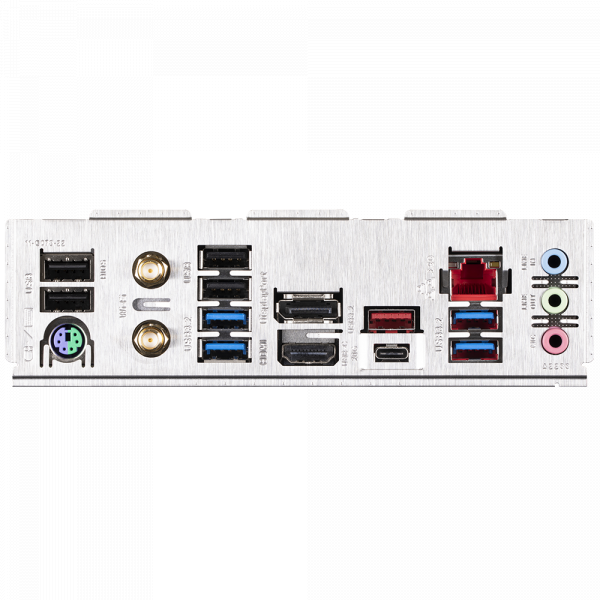

1 x cổng USB Type-C ® , với hỗ trợ USB 3.2 Gen 2x2
1 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ)
4 x cổng USB 3.2 Gen 1
4 x cổng USB 2.0 / 1.1
2 x đầu nối ăng ten SMA (1T1R)
1 x cổng HDMI 2.0
1 x DisplayPort
1 x cổng RJ-45
3 x giắc cắm âm thanh

Phát hiện điện áp
Phát hiện nhiệt độ
Phát hiện tốc độ quạt
Phát hiện tốc độ dòng chảy làm mát nước
Cảnh báo lỗi quạt
Kiểm soát tốc độ quạt
* Chức năng điều khiển tốc độ quạt (máy bơm) có được hỗ trợ hay không sẽ phụ thuộc vào quạt (máy bơm) bạn lắp đặt.

1 x 256 Mbit flash
Sử dụng AMI UEFI BIOS được cấp phép
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Hỗ trợ cho Trung tâm điều khiển GIGABYTE (GCC)
* Các ứng dụng có sẵn trong GCC có thể khác nhau tùy theo kiểu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.Hỗ trợ Q-Flash
Hỗ trợ Q-Flash Plus
Hỗ trợ sao lưu thông minh

Norton® Internet Security (phiên bản OEM)
Phần mềm quản lý băng thông mạng LAN

Hệ số hình thức ATX; 30,5cm x 24,4cm
