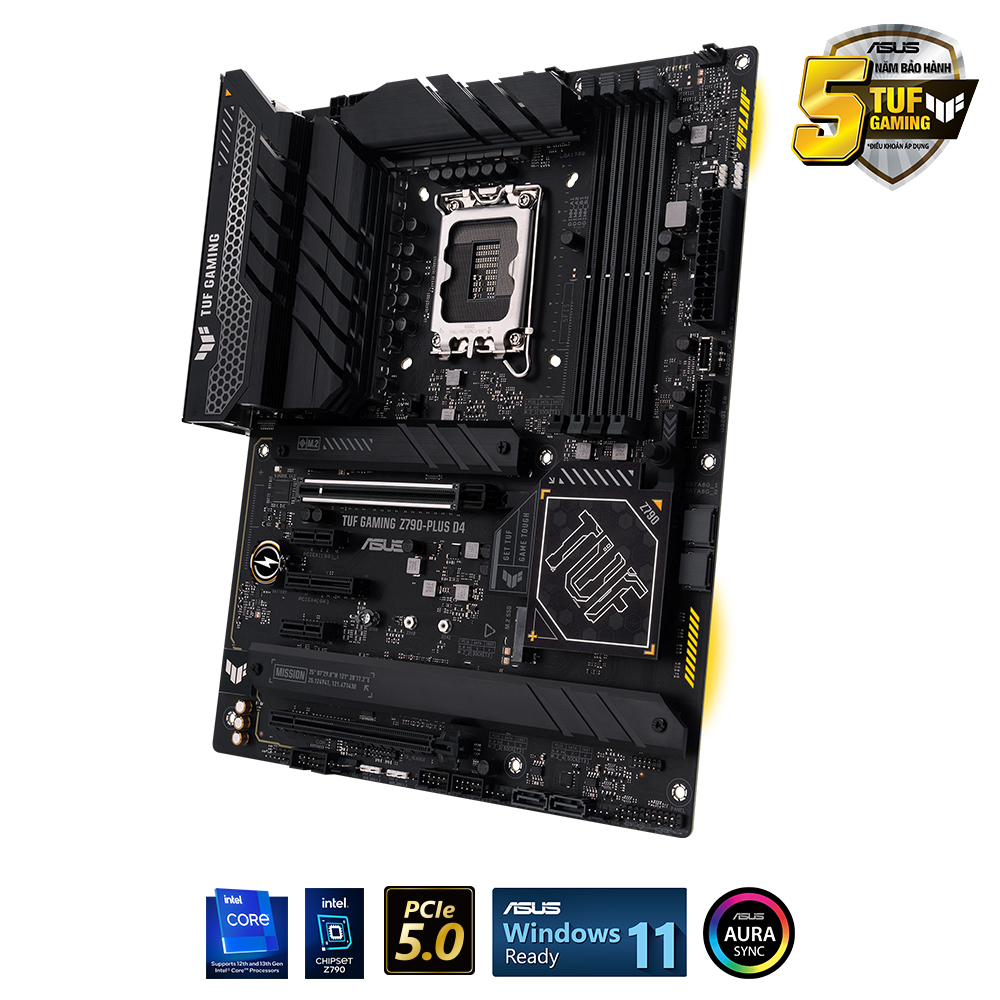

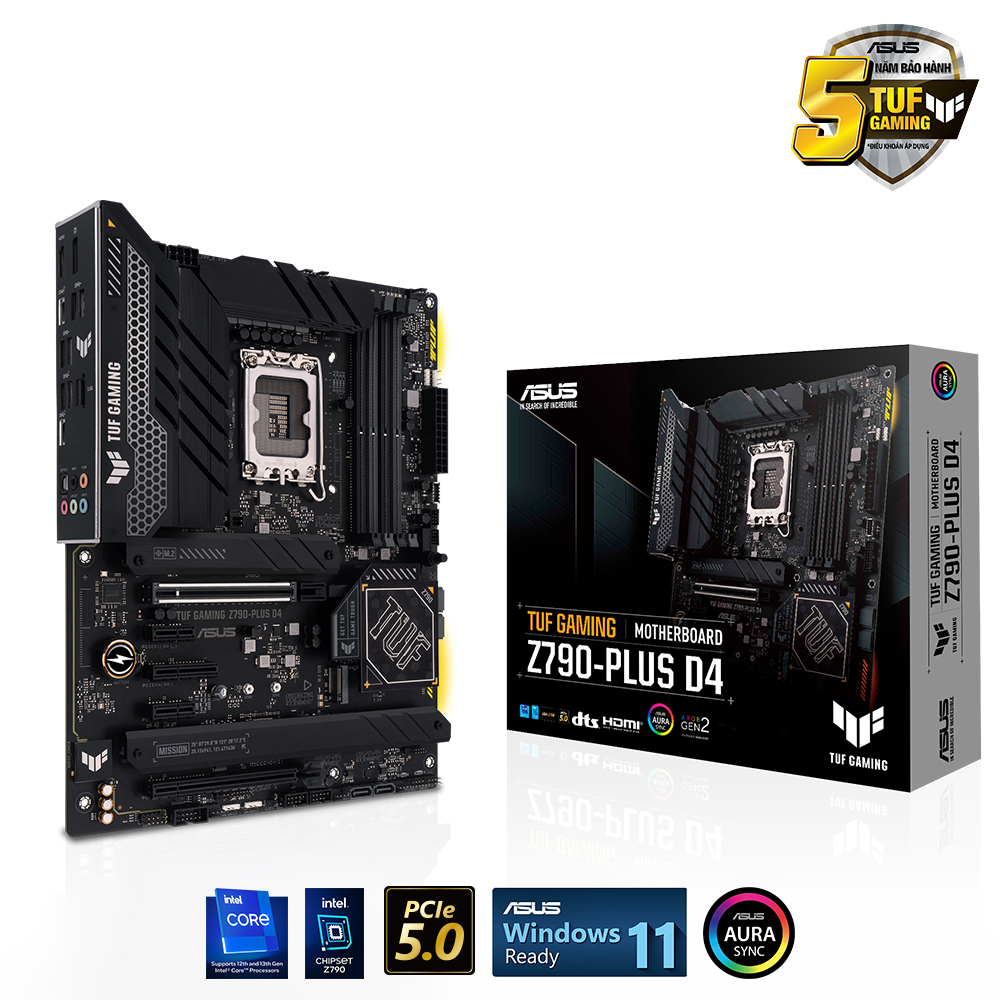

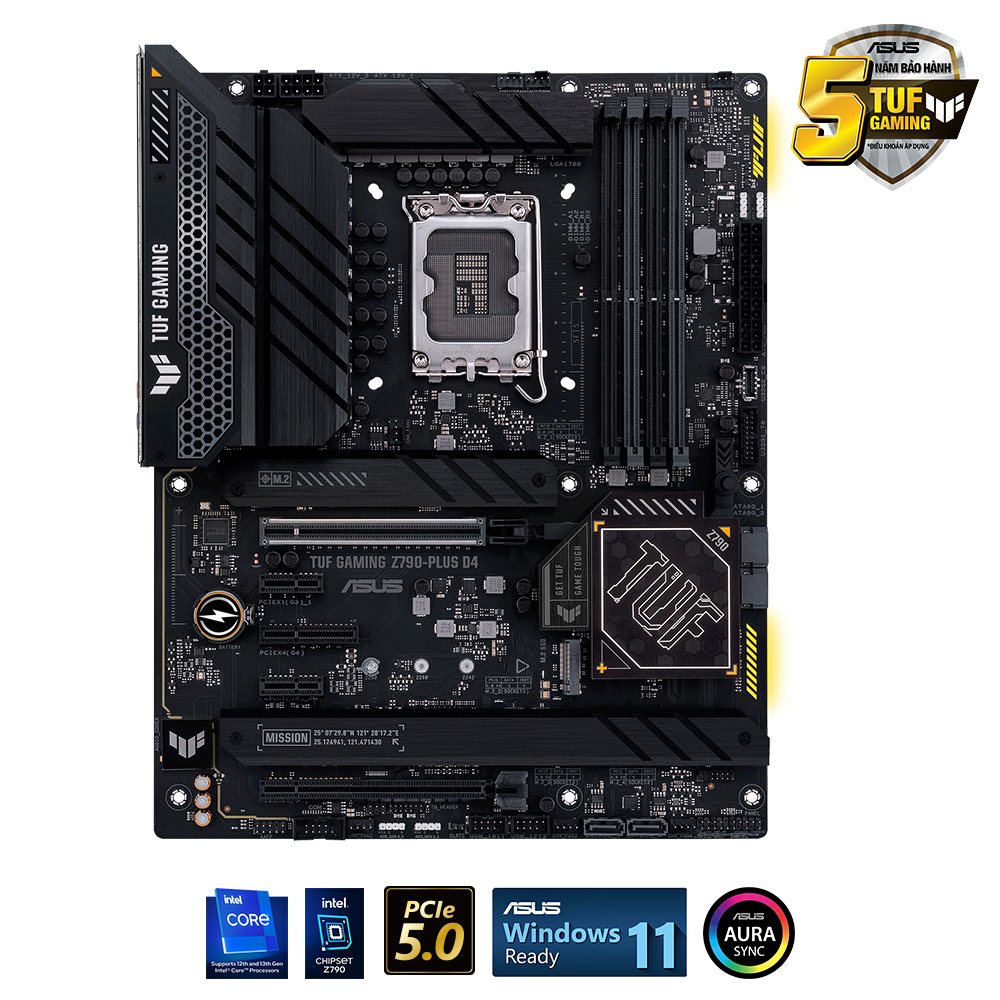

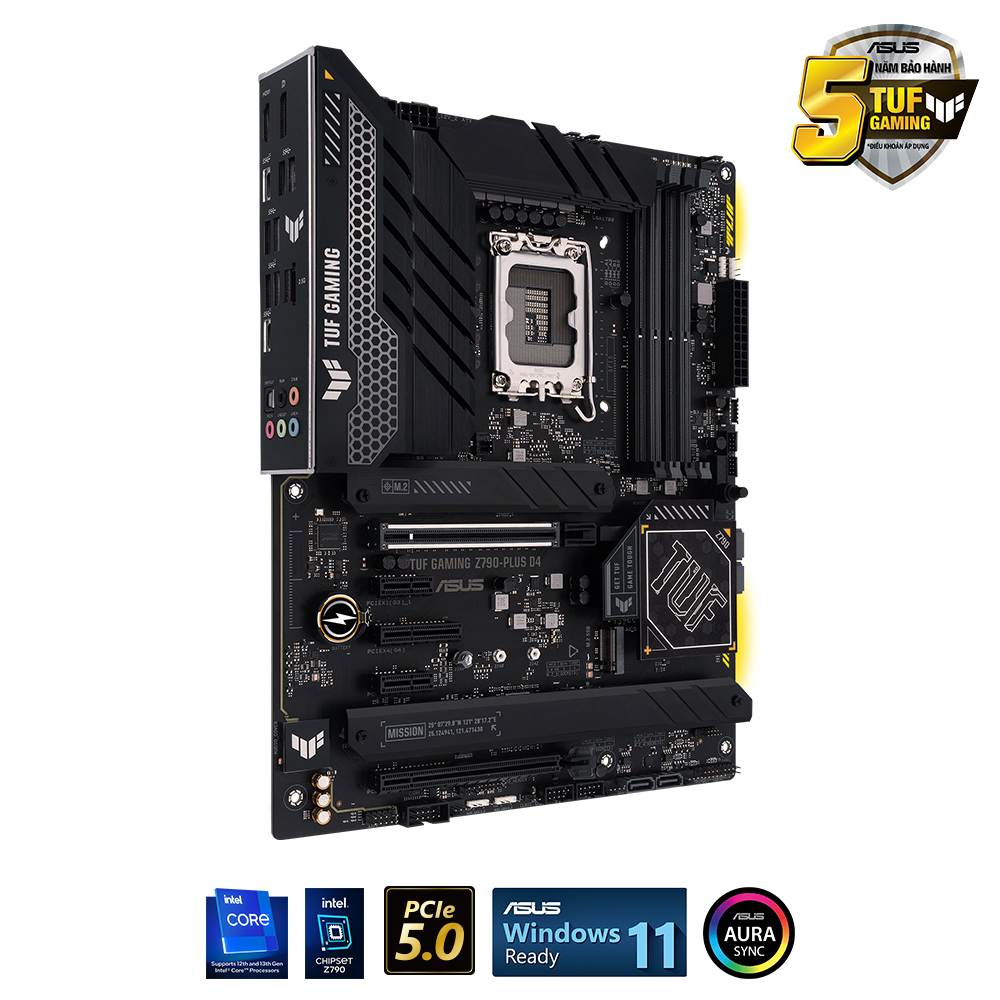

Mainboard ASUS TUF GAMING Z790 -PLUS D4 | LGA1700 - DDR4

Intel® Socket LGA1700 cho Bộ xử lý Intel® Core ™ thế hệ thứ 13 & Bộ xử lý Intel® Core ™, Pentium® Gold và Celeron® thế hệ thứ 12 *
Hỗ trợ Công nghệ Intel® Turbo Boost 2.0 và Công nghệ Intel® Turbo Boost Max 3.0 **
** Hỗ trợ Công nghệ Intel® Turbo Boost Max 3.0 tùy thuộc vào loại CPU.

4 x DIMM, Tối đa 128GB, DDR4 5333 (OC) / 5133 (OC) / 5066 (OC) / 5000 (OC) / 4800 (OC) / 4700 (OC) / 4600 (OC) / 4500 (OC) / 4400 (OC) / 4266 ( OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3733 (OC)/ 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3200/3000/2933/2800/2666/2400/22133 không phải ECC, bộ nhớ không đệm *
Kiến trúc bộ nhớ kênh đôi
Hỗ trợ cấu hình bộ nhớ cao cấp Intel® (XMP)
OptiMem II
* Các loại bộ nhớ được hỗ trợ, tốc độ dữ liệu (Tốc độ) và số lượng mô-đun DRAM khác nhau tùy thuộc vào cấu hình CPU và bộ nhớ.

1 x DisplayPort **
1 x cổng HDMI® ***
** Hỗ trợ tối đa 4K @ 60Hz như được chỉ định trong DisplayPort 1.4.
*** Hỗ trợ 4K @ 60Hz như được chỉ định trong HDMI 2.1.
**** Hỗ trợ độ phân giải VGA phụ thuộc vào độ phân giải của bộ vi xử lý hoặc card đồ họa.

Bộ xử lý Intel® thế hệ thứ 13 & 12 *1 x khe cắm PCIe 5.0 x16
Bộ chip Intel® Z7901 x khe cắm PCIe 4.0 x16 (hỗ trợ chế độ x4)
1 x khe cắm PCIe 4.0 x4
2 x khe cắm PCIe 3.0 x1

Tổng cộng hỗ trợ 4 khe cắm x M.2 và 4 x cổng SATA 6Gb / s *
Bộ xử lý Intel® thế hệ thứ 13 & 12Khe cắm M.2_1 (Phím M), loại 2242/2260/2280/22110 - Bộ xử lý Intel® thế hệ thứ 13 & 12 hỗ trợ chế độ PCIe 4.0 x4
Bộ chip Intel® Z790Khe cắm M.2_2 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)
Khe cắm M.2_3 (Phím M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)
Khe cắm M.2_4 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4 & SATA)
4 x cổng SATA 6Gb / s
* Công nghệ lưu trữ nhanh Intel® hỗ trợ PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10.

USB phía sau: Tổng số 8 cổng
1 x Cổng USB 3.2 Gen 2x2 (1 x USB Type-C®)
3 x cổng USB 3.2 Gen 2 (2 x Type-A + 1 x USB Type-C®)
4 x cổng USB 3.2 Gen 1 (4 x Type-A)
USB phía trước: Tổng số 7 cổng
1 x đầu nối USB 3.2 Gen 2 (hỗ trợ USB Type-C®)
1 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 2 cổng USB 3.2 Gen 1
2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Âm thanh vòm Realtek S1220A 7.1 CODEC Âm thanh độ nét cao *Cảm biến trở kháng cho đầu ra tai nghe phía trước và phía sau
Bộ khuếch đại âm thanh bên trong để tăng cường âm thanh chất lượng cao nhất cho tai nghe và loa
Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Thử lại giắc cắm ở bảng điều khiển phía trước
Đầu ra phát lại âm thanh nổi 120 dB SNR chất lượng cao và đầu vào ghi âm 113 dB SNR (Đầu vào)
Hỗ trợ phát lại lên đến 32-Bit / 192 kHz * "
Tính năng âm thanhAudio Shielding
Cổng ra S / PDIF quang học phía sau
Tụ âm thanh cao cấp
Các lớp PCB âm thanh chuyên dụng
Audio Cover
* Do hạn chế về băng thông HDA, 32-Bit / 192 kHz không được hỗ trợ cho âm thanh vòm 7.1.

1 x cổng USB 3.2 Gen 2x2 (1 x USB Type-C®)
3 x cổng USB 3.2 Gen 2 (2 x Type-A + 1 x USB Type-C®)
4 x cổng USB 3.2 Gen 1 (4 x Type-A)
1 x DisplayPort
1 x cổng HDMI®
1 x Mô-đun Wi-Fi
1 x cổng Ethernet Intel® 2.5Gb
5 x giắc cắm âm thanh
1 x cổng ra quang học S / PDIF

Liên quan đến Quạt và Làm mát
1 x 4 chân đầu cắm quạt CPU

1 x 4 chân đầu cắm quạt OPT CPU

1 x 4 chân đầu cắm bơm AIO

4 x 4 chân đầu cắm Chassis Fan

Liên quan đến nguồn
1 x 24 chân đầu nối nguồn chính

1 x 8 chân đầu nối nguồn + 12V

1 x 4 chân đầu nối nguồn + 12V

Liên quan đến lưu trữ
4 x khe cắm M.2 (Phím M)

4 x cổng SATA 6Gb / s

USB
1 x đầu nối USB 3.2 Gen 2 (hỗ trợ USB Type-C®)

1 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 2 cổng USB 3.2 Gen 1

2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Kết nối khác
3 x đầu cắm Addressable Gen 2

1 x đầu cắm AURA RGB

1 x đầu cắm Xóa CMOS

1 x đầu cắm Cổng COM

1 x đầu cắm âm thanh bảng điều khiển phía trước (AAFP)

1 x 20-3 chân đầu cắm bảng điều khiển hệ thống với chức năng xâm nhập khung

1 x đầu cắm Thunderbolt ™

ASUS TUF PROTECTION
DIGI + VRM (- Thiết kế nguồn điện kỹ thuật số với DrMOS)

ESD Guards

TUF LANGuard

Bảo vệ quá áp

Két sắt

I / O mặt sau bằng thép không gỉ

ASUS Q-Design
M.2 Q-Latch

Khe cắm PCle Q-Release

Q-DIMM

Q-LED (CPU [đỏ], DRAM [vàng], VGA [trắng], Thiết bị khởi động [vàng xanh])

Q-Slot

Giải pháp tản nhiệt của ASUS
Tản nhiệt M.2

Thiết kế tản nhiệt VRM

ASUS EZ DIY
Bộ bảo vệ đòn bẩy ổ cắm CPU

ProCool

Tấm chắn I / O gắn sẵn

SafeDIMM

Đồng bộ hóa AURA
Đầu cắm AURA RGB

Đầu cắm Addressable Gen 2

Phần mềm độc quyền của ASUS
Armoury Crate
AURA Creator

Đồng bộ hóa AURA

Quạt Xpert 4 (với AI Cooling II)

Chống ồn AI hai chiều

Tiết kiệm năng lượng

AI Suite 3
TurboV EVO
DIGI + VRM
PC Cleaner
TUF GAMING CPU-Z
Xử lý âm thanh DTS
Norton 360 dành cho người chơi game
WinRAR
UEFI BIOS
ASUS EZ DIY
ASUS CrashFree BIOS 3

ASUS EZ Flash 3

Chế độ ASUS UEFI BIOS EZ

192 (128 + 64) Mb Flash ROM, UEFI AMI BIOS

Hệ số hình thức ATX
12 inch x 9,6 inch (30,5 cm x 24,4 cm)
