Mainboard Asrock X670E Taichi | AM5

Những gì mà Asrock mang đến

Việc AMD phát hành CPU dòng Ryzen 7000 và nền tảng AM5 đi kèm, chào hàng một ổ cắm LGA1718 mới và DDR5 / PCIe 5.0, là một lợi ích tự nhiên cho các nhà sản xuất bo mạch chủ đang tìm cách phục hồi các dòng sản phẩm. Các chipset Performance X Series đến đầu tiên và hầu hết sự chú ý của người đam mê đều hướng tới X670 Extreme, sản phẩm cung cấp bộ tính năng hoàn chỉnh nhất cho các chip mới ra đời của AMD.

ASRock ngày càng có danh tiếng trong các bo mạch chủ đẳng cấp dành cho người đam mê, được minh chứng gần đây nhất là Intel Z690 Taichi . Mang lại vẻ ngoài đặc biệt và một thẩm mỹ sạch sẽ, Taichi đầy rẫy cho một sự lột xác của X670E. Lo và kìa, đó chính xác là những gì công ty Đài Loan đã làm.

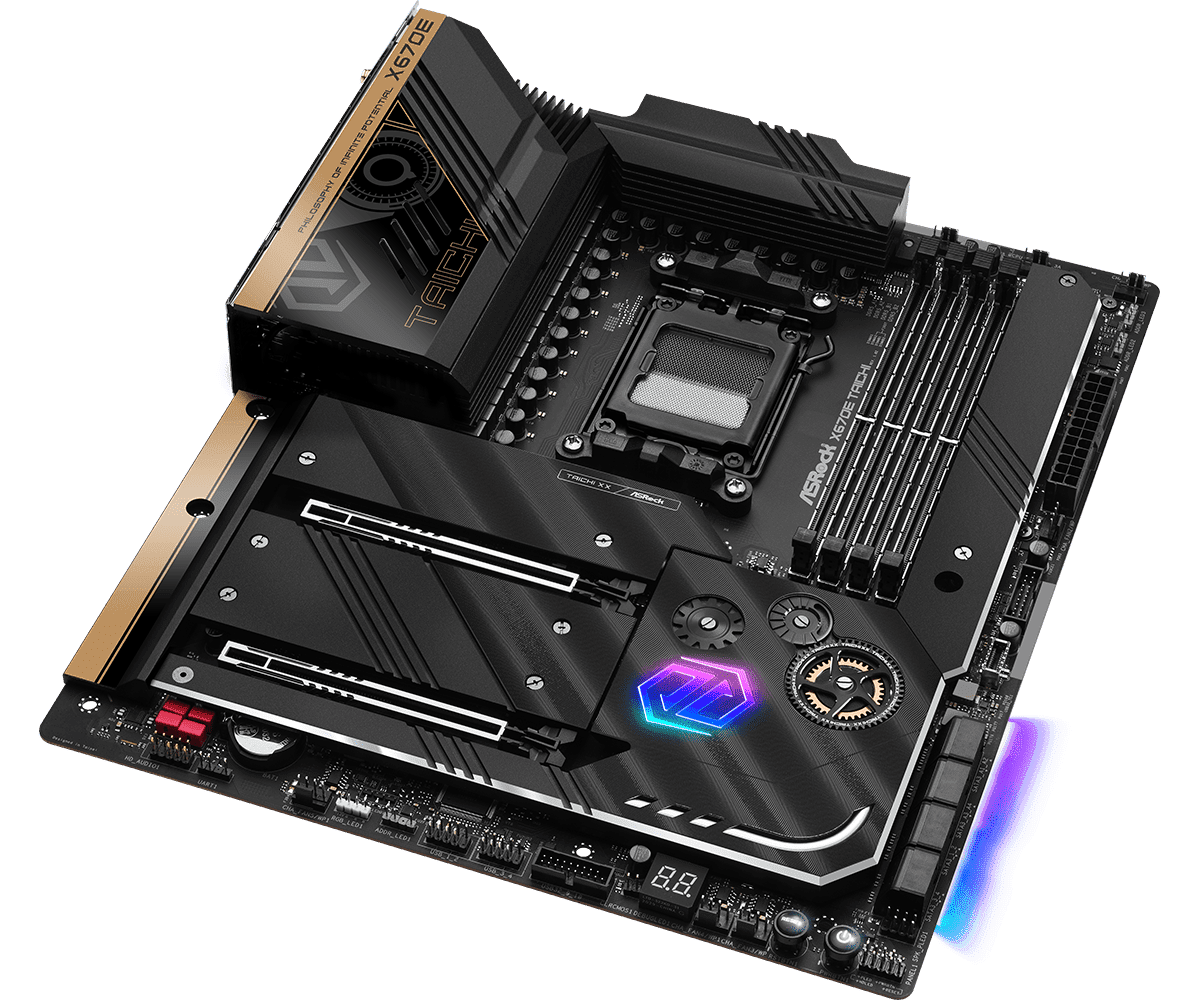

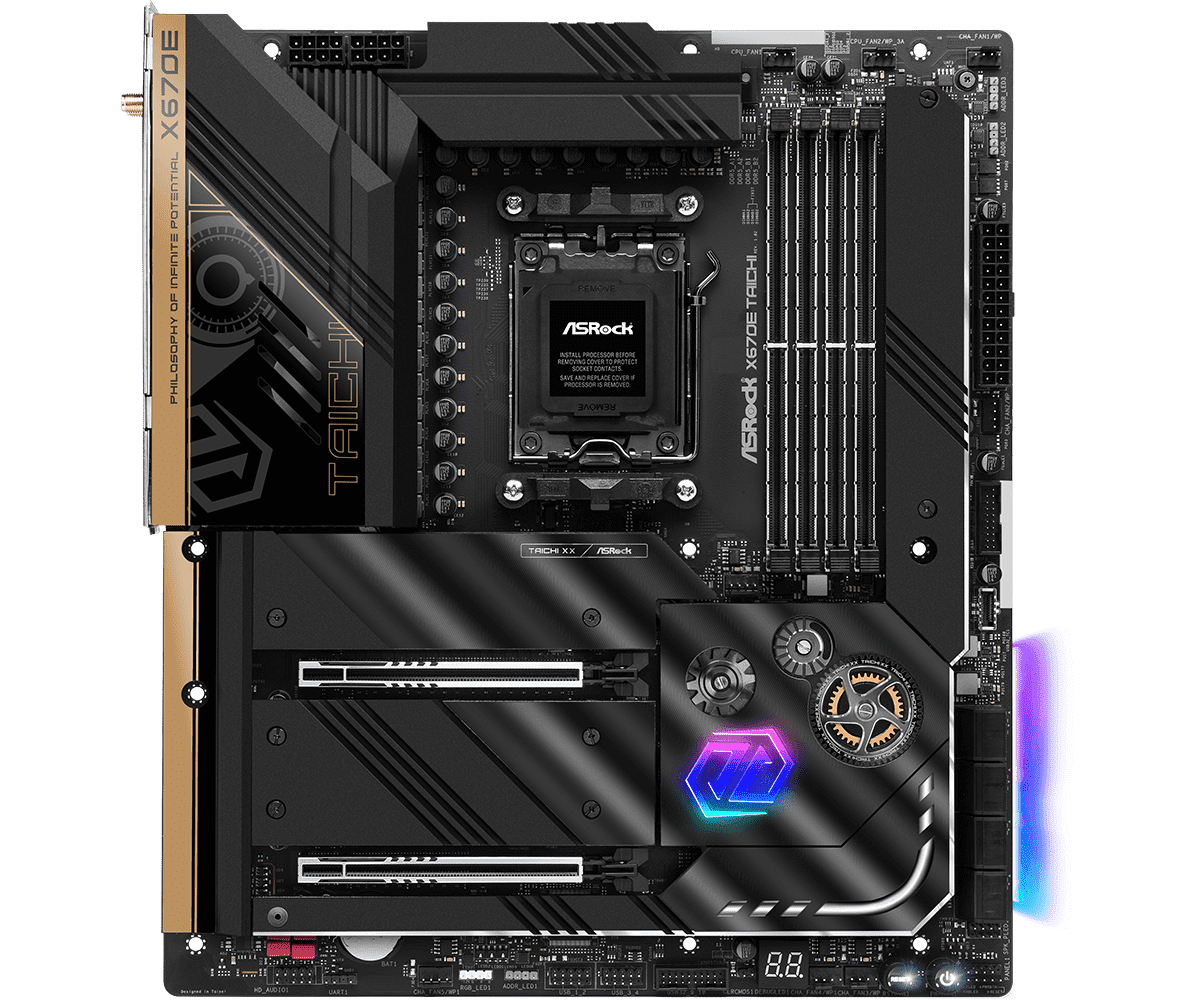

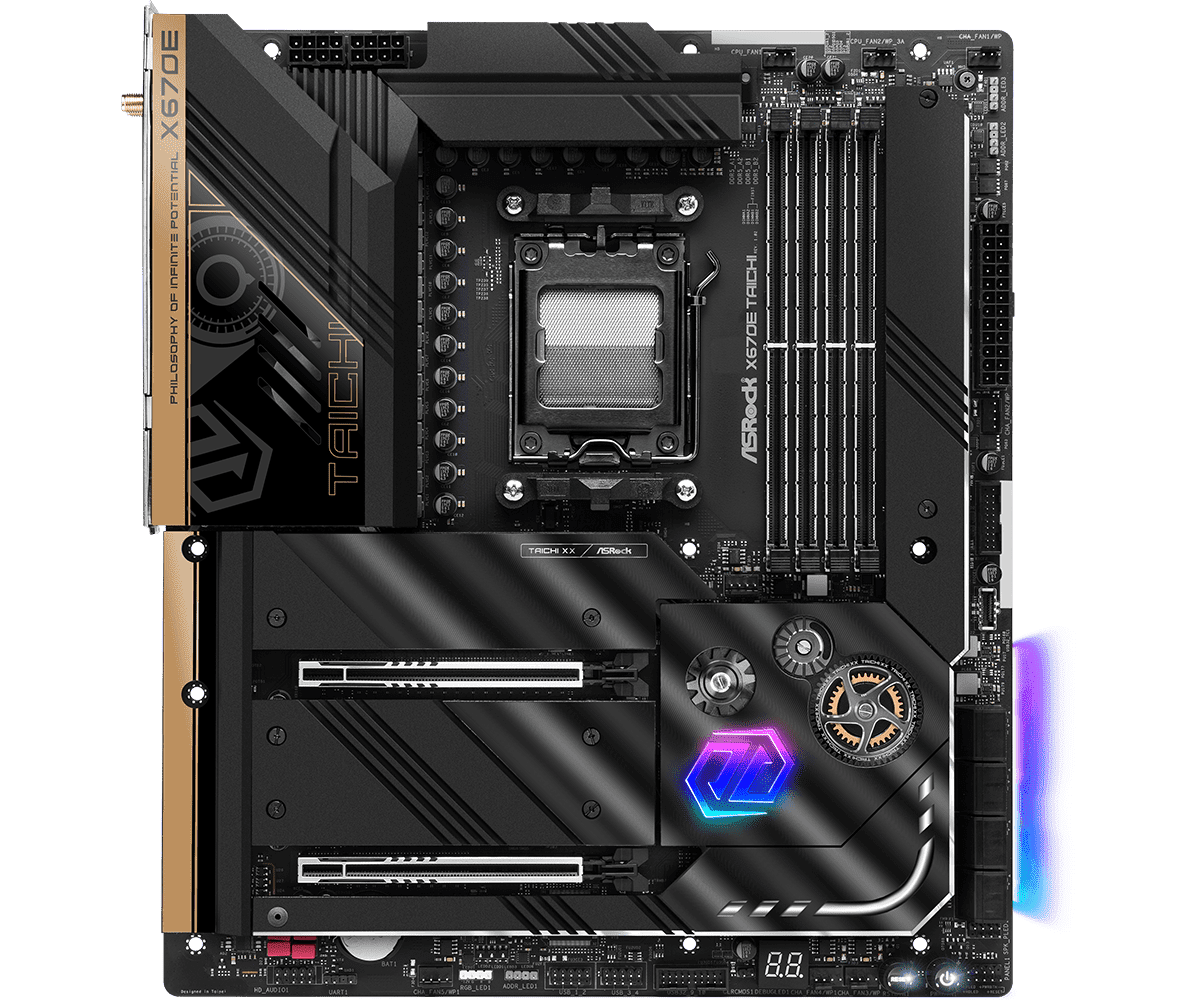

Ngay lập tức có thể nhận ra Taichi từ thiết kế bánh răng cưa liên quan đến tông màu đen và vàng, bảng tạo ra phản ứng Marmite. Một số người trong văn phòng yêu thích nó, những người khác lại thích những hình ảnh hấp dẫn trực quan hơn. Vượt qua vẻ ngoài gây chia rẽ và ASRock bắt đầu cho thấy giá trị của nó đối với những người dùng muốn mua một bảng AM5 lâu dài.

Bonkers Power

Nguồn cung cấp điện 24 + 2 + 1 pha (CPU, SoC, bộ nhớ) thực sự được cải tiến theo cách tốt và hai bộ tản nhiệt được kết nối với ống dẫn nhiệt chắc chắn giúp giữ cho những điều tai quái quá mức không gây ra quá nhiều áp lực về nhiệt độ cho VRMs. Renesas là nhà cung cấp ở đây và Taichi này sử dụng cùng MOSFET RAA 2201054 105A cũng được thấy trên phiên bản Z690, mặc dù lần này có thêm năm pha CPU. Cùng một công ty cũng đang bận rộn cung cấp bộ điều khiển RAA 229628 PWM.

Hãy đóng khung khả năng năng lượng vượt trội, phi thường này vào một số dạng ngữ cảnh. Hệ thống phân phối có khả năng đẩy ra 2,520A. Chỉ chạy ở mức 1,1V mà bạn đang xem xét gần 3.000W trước khi cường độ điện giảm dần. Chúc bạn may mắn khi tìm được một PSU có kích thước đó và quan trọng hơn là một con chip có thể xử lý ở bất kỳ đâu gần mức công suất đó trước khi khởi hành đến thiên đường silicon.

Như một phần hoàn chỉnh sang một bên, có một cú nhấp chuột rất hài lòng khi các mô-đun DDR5 được lắp đặt. Thật tuyệt khi không có lý do chính đáng, tôi đã cài đặt bộ nhớ một vài lần.

Vũ khí bí mật

Vũ khí bí mật của Taichi là một bộ tản nhiệt M.2 đi kèm, thật tuyệt vời. Ai cũng có thể tưởng tượng rằng, ASRock cung cấp ít nhất 30W công suất tản nhiệt. Công bằng mà nói, nó trông hơi kỳ lạ khi được lắp đặt, vì đó là một cảnh không phổ biến, nhưng các thử nghiệm ngắn gọn cho thấy nó làm giảm nhiệt độ tối đa của SSD PCIe 4.0 x4 xuống một xa hơn 8 ° C so với phiên bản cài đặt sẵn, điều này không tệ khi bắt đầu. Tin tốt là quạt sẽ tắt khi bo mạch ở chế độ chạy không tải.

Ý tưởng là chắc chắn nhưng ASRock nên rút ngắn cáp liên kết xuống ngay. Có một đầu cắm 4 chân ngay bên cạnh khe cắm M.2, vì vậy trừ khi bạn định tuyến cáp xuống bên cạnh đầu cắm quạt phía dưới, nó trông vô duyên. Một trong những điều đáng suy nghĩ, các nhà thiết kế của ASRock.

Việc tháo hai tấm tản nhiệt trong phần này sẽ hiển thị cả hai khe cắm PCIe 5.0 x16 đang chạy trên CPU. Nó không làm phiền chúng tôi vì không có khe cắm PCIe x1 vì nhiều tính năng đã được tích hợp vào Taichi. Điều quan trọng là đối thủ Asus có các dải tản nhiệt trên PCB cũng như ở dưới cùng của bộ tản nhiệt M.2, vì vậy người ta có thể tranh luận rằng ASRock đang thiếu một thủ thuật nhỏ ở đây.

• Unique Feature

  Superb Productivity
  - PCIe Gen5 (Graphics, M.2)
  - Blazing M.2 Gen5 Fan Heatsink
  - Dual Channel DDR5
  - USB4 Type-C Ports (40 Gb/s)
  Rock-Solid Durability
  - Ultra Low-Loss PCB
  - 24+2+1 Power Phase, 105A SPS with Enlarged Heatsink Armor
  - Flexible Integrated I/O Shield
  - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
  Ultrafast Gaming
  - Killer 2.5G LAN, Killer 802.11ax Wi-Fi 6E Module
  - Killer DoubleShotTM Pro
  - ASRock Lightning Gaming Ports
  EZ Update
  - BIOS Flashback Button
  - ASRock Auto Driver Installer

• CPU

  - Supports AMD Socket AM5 Ryzen™ 7000 Series Processors
  - Supports ASRock Hyper BCLK Engine

• Chipset

  - AMD X670

• Memory

  - Dual Channel DDR5 Memory Technology
  - 4 x DDR5 DIMM Slots
  - Supports DDR5 ECC/non-ECC, un-buffered memory up to 6600+(OC)*
  1DPC 1R Up to 6600+ MHz (OC), 4800 MHz Natively.
  1DPC 2R Up to 6000+ MHz (OC), 4800 MHz Natively.
  2DPC 1R Up to 6000+ MHz (OC), 4000 MHz Natively.
  - Max. capacity of system memory: 128GB
  - Supports Extreme Memory Profile (XMP) and EXTended Profiles for Overclocking (EXPO) memory modules

• BIOS

  - 256Mb AMI UEFI Legal BIOS with GUI support

• Graphics

  Integrated AMD RDNA™ 2 graphics (Actual support may vary by CPU)
  - 1 x HDMI 2.1 TMDS/FRL 8G Compatible, supports HDR, HDCP 2.3 and max. resolution up to 4K 120Hz
  - 2 x USB4, support HDCP 2.3 and max. resolution up to 8K 60Hz*


  *Only the CPU's embedded graphics can be displayed through USB4 ports. If you want to display to a Type-C monitor, please use CPU models with embedded graphics.
  USB4 graphics output may not be compatible with certain Type-C monitors. Please use graphics card outputs instead.

• Audio

  - 5.1 CH HD Audio with Content Protection (Realtek ALC4082 Audio Codec)
  - WIMA Audio Capacitors (For Front Outputs)
  - ESS SABRE9218 DAC for Front Panel Audio (130dB SNR)
  - Individual PCB Layers for R/L Audio Channel
  - Impedance Sensing on Rear Out port
  - Nahimic Audio

• LAN

  - 2.5 Gigabit LAN 10/100/1000/2500 Mb/s
  - Killer E3100G
  - Supports Killer LAN Software
  - Supports Killer DoubleShot™ Pro

• Wireless LAN

  - 802.11ax Wi-Fi 6E Module
  - Supports IEEE 802.11a/b/g/n/ac/ax
  - Supports Dual-Band 2x2 160MHz with extended 6GHz band support*
  - 2 antennas to support 2 (Transmit) x 2 (Receive) diversity technology
  - Supports Bluetooth + High speed class II
  - Supports MU-MIMO
  - Supports Killer LAN Software
  - Supports Killer DoubleShot™ Pro


  *Wi-Fi 6E (6GHz band) will be supported by Microsoft^® Windows^® 11. The availability will depend on the different regulation status of each country and region. It will be activated (for supported countries) through Windows^® Update and software updates once available.
  A 6GHz compatible router is required for 6E functionality.

• Slots

  CPU:
  - 2 x PCIe 5.0 x16 Slots (PCIE1 and PCIE2), support x16 or x8/x8 modes*
  Chipset:
  - 1 x Vertical M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module

  - Supports AMD CrossFire™
  - 15μ Gold Contact in VGA PCIe Slot (PCIE1)


  *Supports NVMe SSD as boot disks

• Storage

  CPU:
  - 1 x Blazing M.2 Socket (M2_1, Key M), supports type 2280 PCIe Gen5x4 (128 Gb/s) mode*
  Chipset:
  - 1 x Hyper M.2 Socket (M2_2, Key M), supports type 2230/2242/2260/2280/22110 SATA3 6.0 Gb/s & PCIe Gen4x4 (64 Gb/s) modes*
  - 1 x Hyper M.2 Socket (M2_3, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode*
  - 1 x Hyper M.2 Socket (M2_4, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode*
  - 4 x SATA3 6.0 Gb/s Connectors
  ASMedia ASM1061:
  - 4 x SATA3 6.0 Gb/s Connectors**


  *Supports NVMe SSD as boot disks
  Supports ASRock U.2 Kit

  ** If M2_2 is occupied by a SATA-type M.2 device, SATA3_A1 will be disabled.

• USB

  - 2 x USB4 Type-C (Rear)
  - 1 x USB 3.2 Gen2x2 Type-C (Front)
  - 5 x USB 3.2 Gen2 Type-A (Rear)
  - 7 x USB 3.2 Gen1 (3 Rear, 4 Front)
  - 4 x USB 2.0 (Front)


  *All USB ports support ESD Protection

• Connector

  - 1 x Power LED and Speaker Header
  - 1 x RGB LED Header*
  - 3 x Addressable LED Headers**
  - 1 x CPU Fan Connector (4-pin)***
  - 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
  - 6 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*****
  - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
  - 2 x 8 pin 12V Power Connectors (Hi-Density Power Connector)
  - 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
  - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports)
  - 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports)
  - 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s)
  - 1 x Dr. Debug with LED
  - 1 x Power Button with LED
  - 1 x Reset Button with LED


  *Supports in total up to 12V/3A, 36W LED Strip

  **Support in total up to 5V/3A, 15W LED Strip

  ***CPU_FAN1 supports the fan power up to 1A (12W).

  ****CPU_FAN2/WP_3A supports the fan power up to 3A (36W).

  *****CHA_FAN1~6/WP support the fan power up to 2A (24W).
  CPU_FAN2/WP_3A and CHA_FAN1~6/WP can auto detect if 3-pin or 4-pin fan is in use.

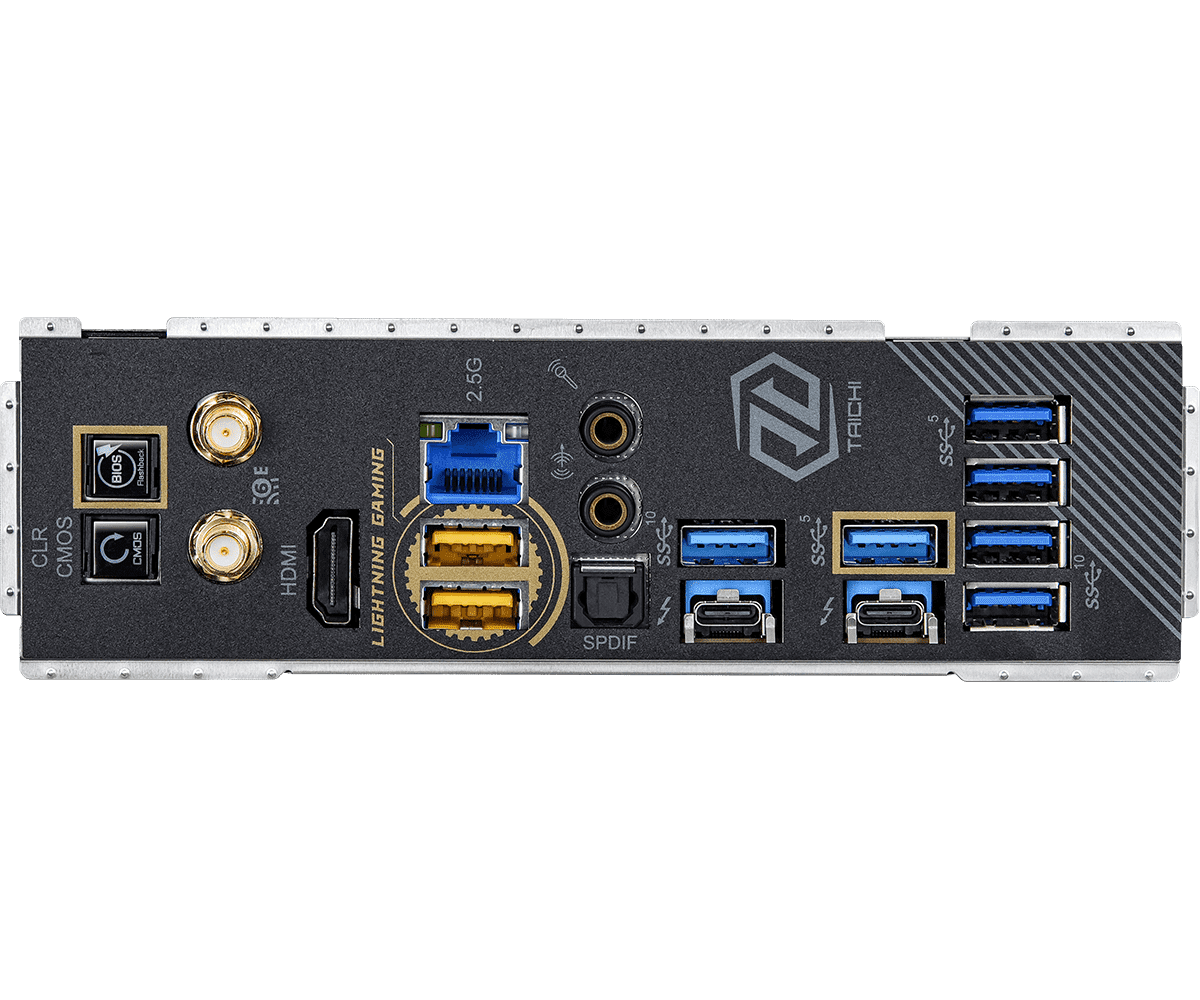

• Rear Panel I/O

  - 2 x Antenna Ports
  - 1 x HDMI Port
  - 1 x Optical SPDIF Out Port
  - 2 x USB4 Type-C Ports (40 Gb/s)*
  - 5 x USB 3.2 Gen2 Type-A Ports (10 Gb/s) (ReDriver) (USB32_12 are Lightning Gaming Ports. USB32_3 supports Ultra USB Power.)
  - 3 x USB 3.2 Gen1 Ports
  - 1 x RJ-45 LAN Port
  - 1 x Clear CMOS Button
  - 1 x BIOS Flashback Button
  - 1 x Line Out Jack (Gold Audio Jack)
  - 1 x Microphone Input Jack (Gold Audio Jack)


  *Supports USB PD 3.0 up to 9V@3A (27W) / 5V@3A (15W) charging

• Software and UEFI

  Software
  - ASRock Motherboard Utility (A-Tuning)
  - Killer Control Center
  - ASRock Polychrome SYNC
  UEFI
  - ASRock Full HD UEFI
  - ASRock Auto Driver Installer
  - ASRock Instant Flash

• Support CD

  - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

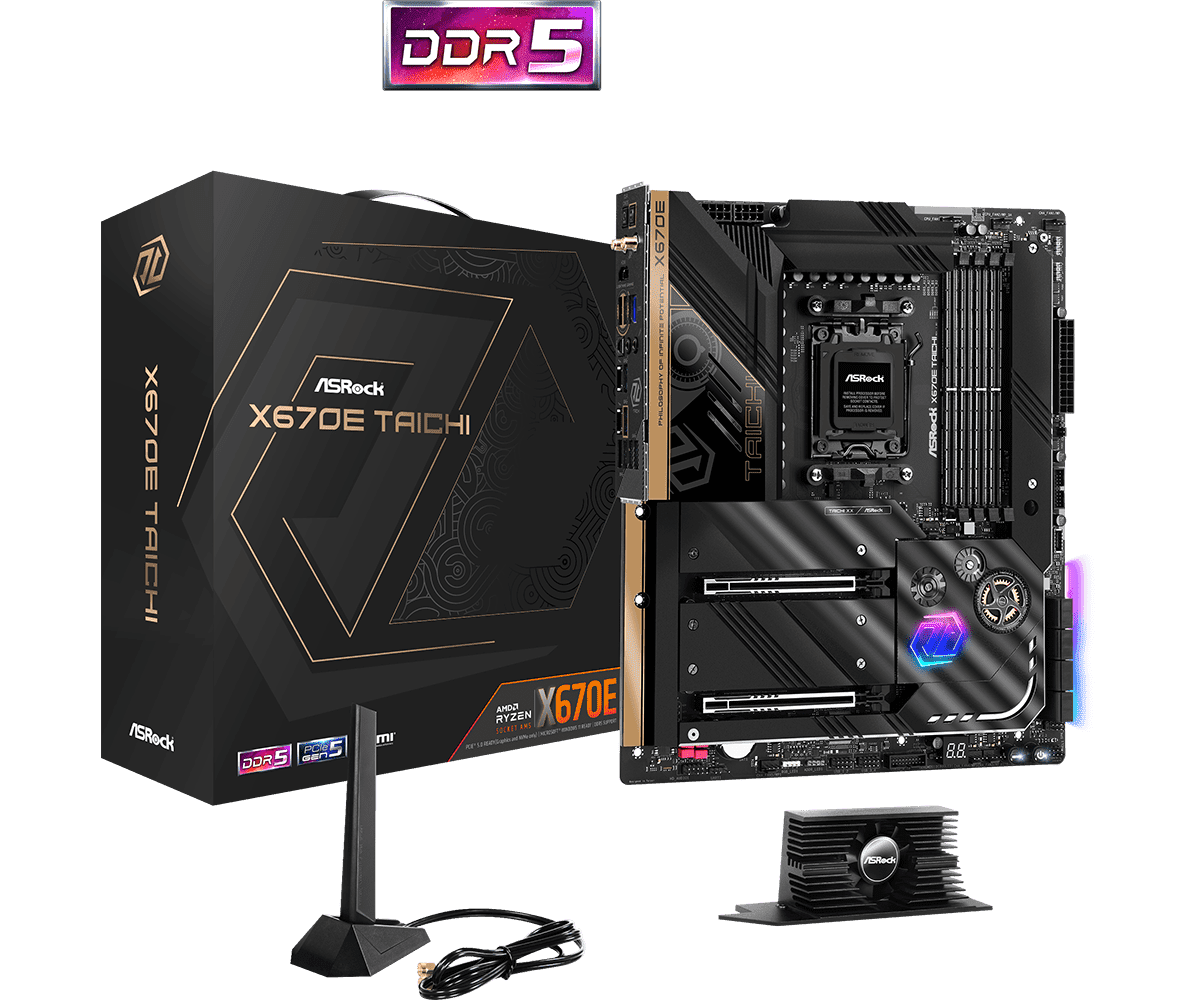

• Accessories

  - 1 x User Manual
  - 4 x SATA Data Cables
  - 1 x Wireless Dongle USB Bracket
  - 1 x Blazing M.2 Gen5 Fan Heatsink
  - 1 x ASRock WiFi 2.4/5/6 GHz Antenna
  - 4 x Screws for M.2 Sockets
  - 1 x Standoff for M.2 Socket

• Form Factor

  - EATX Form Factor: 12.0-in x 10.5-in, 30.5 cm x 26.7 cm
  - 8 Layer PCB

• OS

  - Microsoft^® Windows^® 10 64-bit / 11 64-bit

• Certifications

  - FCC, CE
  - ErP/EuP ready (ErP/EuP ready power supply is required)
